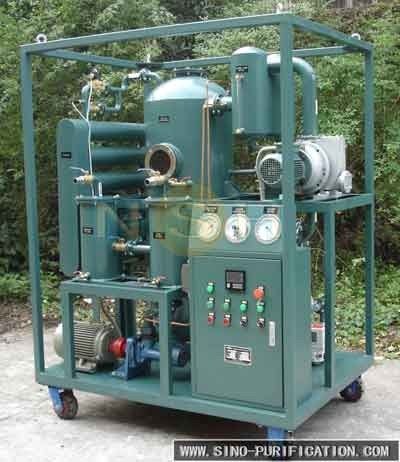

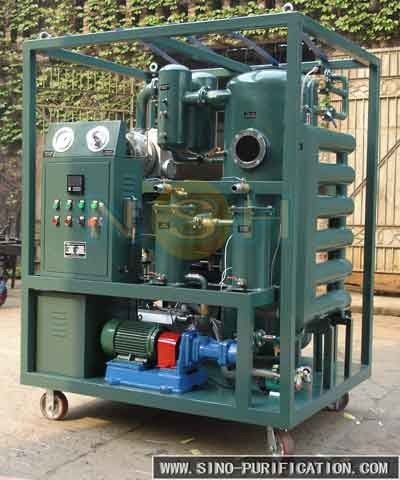

NSH VFD Series Double Stage Vacuum Transformer Purifier Oil 3000L/H Peralatan Pengolahan Minyak

NSH VFD Series Double Stage Vacuum Transformer Purifier Oil 3000L/H Peralatan Pengolahan Minyak

Umum

Seri VFD NSH dirancang untuk meningkatkan kualitas minyak isolasi. seri ini secara efisien dan cepat menghilangkan jejak air, gas, dan partikel kontaminan dari minyak isolasi,meningkatkan kinerja transformator secara signifikan, pemutus sirkuit, induktor bersama, kabel, dan kapasitor dengan sistem isolasi.Seri VFD sangat efektif dalam memurnikan minyak merek dan minyak isolasi yang digunakan dalam transformator tegangan tinggi dan super tegangan tinggiSelain itu, sangat cocok untuk pengolahan minyak pelumasan viskositas rendah.

Kondisi operasi:

Instalasi harus dirancang untuk beroperasi dengan puas pada suhu lingkungan mulai dari -20 °C sampai 55 °C.

Deskripsi

NSH VFD Series menggunakan coacervation canggih, coalescing, pemisahan, dan teknologi pemurnian halus.gas terlarut, dan partikel kontaminan dari minyak isolasi, memastikan kinerja dan keandalan yang optimal.

Pintu

• Untuk menghilangkan air bebas, larut, karbon, gas bebas dan larut dan partikel dari minyak isolasi secara efektif dan cepat.
• Meningkatkan nilai tegangan pemecahan sangat.
• Mudah ditangani dan dirawat.
• Injeksi minyak ke transformator
• Pekerjaan online
• Biaya perawatan dan penggantian yang lebih rendah
• Efisiensi dan efektivitas yang tinggi
• Ukuran kecil, berat ringan, kebisingan rendah
• Berbagai ukuran dan konfigurasi (perisai) tersedia.

Komponen utama

a. Pra-filter:

Menggunakan 50-80 jaring saringan untuk menghapus partikel besar

b. Pemanas listrik:

Sistem Pemanas Minyak memastikan kurang dari 1,0 w/cm2. Selama proses pemanasan, kerusakan minyak yang disebabkan oleh pemanasan berlebihan dihindari.Pemanas dikendalikan secara manual atau otomatisPemanas akan berhenti secara otomatis ketika suhu minyak mencapai derajat tertentu.Pemanas akan berhenti beroperasi secara otomatis ketika volume minyak masuk terlalu rendah untuk menghindari kerusakan pemanas.

c. Kamar vakum:

Menggunakan teknologi coacervation, teknologi coalescing, teknologi pemisahan dan teknologi pemurnian halus untuk menghilangkan air bebas, larut, gas bebas dan larut.Bola mengapung tingkat minyak atau sistem pengontrol tingkat cairan inframerah otomatis dipasang di wadah vakum untuk mengontrol tingkat minyak sehingga menghindari minyak yang

Inovasi baru menghilangkan busa dapat menghindari minyak yang disedot ke pompa vakum.

d. pendingin minyak:

Dihubungkan ke antara ruang vakum dan pompa akar, pompa vakum untuk mencegah minyak memasuki pompa akar dan pompa vakum.

e. Pompa pembuangan minyak:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filter halus:

Minyak menerima pengolahan akhir dengan melewati elemen kinerja tinggi. Filter ditakdirkan untuk menangkap 99,5% partikel yang lebih besar dari 5 hingga 10 mikron absolut.

g. Sonde pengambilan sampel:

Dua (2) probe pengambilan sampel harus disediakan, satu untuk minyak masuk dan satu untuk minyak olahan.

h. katup masuk dan keluar:

Katup manual disediakan untuk koneksi masuk dan keluar.

i. Klep sirkulasi ulang manual:

Satu katup manual disediakan untuk tujuan sirkulasi kembali.

j. Koneksi pengeringan trafo:

Satu transformer, koneksi kering.

k. Panel kontrol:

Instrumen, alarm & interlock Instrumen & kontrol listrik terletak di ruang tipe NEMA 12.Beberapa lampu pilot disediakan untuk menunjukkan status operasi (menyala/mati) komponen kunci dan kondisi alarm.

Spesifikasi teknis:
