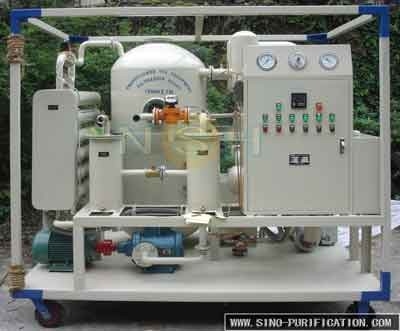

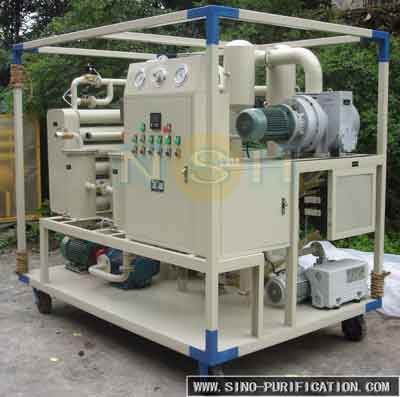

12000L/H Pembersih Minyak Transformer NSH VFD Seri Sistem Pengolahan Minyak Vakum Dua Tahap

12000L/H Pembersih Minyak Transformer NSH VFD Seri Sistem Pengolahan Minyak Vakum Dua Tahap

Umum

NSH VFD Series dirancang untuk meningkatkan kualitas transformer minyak isolasi.dan partikel kontaminan dari minyak isolasi, memastikan kinerja yang optimal dari trafo, pemutus sirkuit, induktor, kabel, dan kapasitor dengan sistem isolasi.Seri VFD unggul dalam memurnikan minyak merek dan minyak isolasi yang digunakan dalam transformator tegangan tinggi dan ultra-tegangan tinggiSelain itu, ideal untuk pengolahan minyak pelincir viskositas rendah, memberikan efisiensi pemurnian yang superior.

Kondisi operasi:

Instalasi harus dirancang untuk beroperasi dengan puas pada suhu lingkungan mulai dari -20 °C sampai 55 °C.

Deskripsi

NSH VFD Series menggunakan teknologi coacervation, coalescence, separation, dan purifikasi canggih.Kombinasi yang kuat ini memungkinkan untuk menghilangkan air bebas dan larut dengan efisien dan cepat, partikel karbon, gas terlarut, dan kontaminan dari minyak isolasi, memastikan kinerja puncak dan keandalan jangka panjang.

Pintu

• Untuk menghilangkan air bebas, larut, karbon, gas bebas dan larut dan partikel dari minyak isolasi secara efektif dan cepat.
• Meningkatkan nilai tegangan pemecahan sangat.
• Mudah ditangani dan dirawat.
• Injeksi minyak ke transformator
• Pekerjaan online
• Biaya perawatan dan penggantian yang lebih rendah
• Efisiensi dan efektivitas yang tinggi
• Ukuran kecil, berat ringan, kebisingan rendah
• Berbagai ukuran dan konfigurasi (perisai) tersedia.

Komponen utama

a. Pra-filter:

Menggunakan 50-80 jaring saringan untuk menghapus partikel besar

b. Pemanas listrik:

Sistem Pemanas Minyak memastikan kurang dari 1,0 w/cm2. Selama proses pemanasan, kerusakan minyak yang disebabkan oleh pemanasan berlebihan dihindari.Pemanas dikendalikan secara manual atau otomatisPemanas akan berhenti secara otomatis ketika suhu minyak mencapai derajat tertentu.Pemanas akan berhenti beroperasi secara otomatis ketika volume minyak masuk terlalu rendah untuk menghindari kerusakan pemanas.

c. Kamar vakum:

Menggunakan teknologi coacervation, teknologi coalescing, teknologi pemisahan dan teknologi pemurnian halus untuk menghilangkan air bebas, larut, gas bebas dan larut.Bola mengapung tingkat minyak atau sistem pengontrol tingkat cairan inframerah otomatis dipasang di wadah vakum untuk mengontrol tingkat minyak sehingga menghindari minyak yang

Inovasi baru menghilangkan busa dapat menghindari minyak yang disedot ke pompa vakum.

d. pendingin minyak:

Dihubungkan ke antara ruang vakum dan pompa akar, pompa vakum untuk mencegah minyak memasuki pompa akar dan pompa vakum.

e. Pompa pembuangan minyak:

Featuring high suction capabilities removes oil from the processing chamber and discharges the oil through a filter before it is directed either through the discharge port or is re-circulated within the system.

f. Filter halus:

Minyak menerima pengolahan akhir dengan melewati elemen kinerja tinggi. Filter ditakdirkan untuk menangkap 99,5% partikel yang lebih besar dari 5 hingga 10 mikron absolut.

g. Sonde pengambilan sampel:

Dua (2) probe pengambilan sampel harus disediakan, satu untuk minyak masuk dan satu untuk minyak olahan.

h. katup masuk dan keluar:

Katup manual disediakan untuk koneksi masuk dan keluar.

i. Klep sirkulasi ulang manual:

Satu katup manual disediakan untuk tujuan sirkulasi kembali.

j. Koneksi pengeringan trafo:

Satu transformer, koneksi kering.

k. Panel kontrol:

Instrumen, alarm & interlock Instrumen & kontrol listrik terletak di ruang tipe NEMA 12.Beberapa lampu pilot disediakan untuk menunjukkan status operasi (menyala/mati) komponen kunci dan kondisi alarm.

Spesifikasi teknis:
