6000 L/H Sistem Pembersihan Minyak Transformator Vakum Dua Tahap untuk Pemeliharaan Substasiun Online 380V 50Hz

6000 L/H Sistem Pembersihan Minyak Transformator vakum Dua Tahap

VFD-100 adalah sistem pemurnian minyak transformator vakum dua tahap yang dirancang untuk operasi online terus menerus dalam pemeliharaan transformator substasi.000 liter per jam, ia menggabungkan dehidrasi vakum tinggi, penyaringan halus multi-tahap, dan degassing cepat dalam skid terpadu tunggal untuk mengembalikan dan mempertahankan minyak isolasi untuk standar layanan IEC 60422.

Teknologi Dehidrasi Vakum Dua Tahap

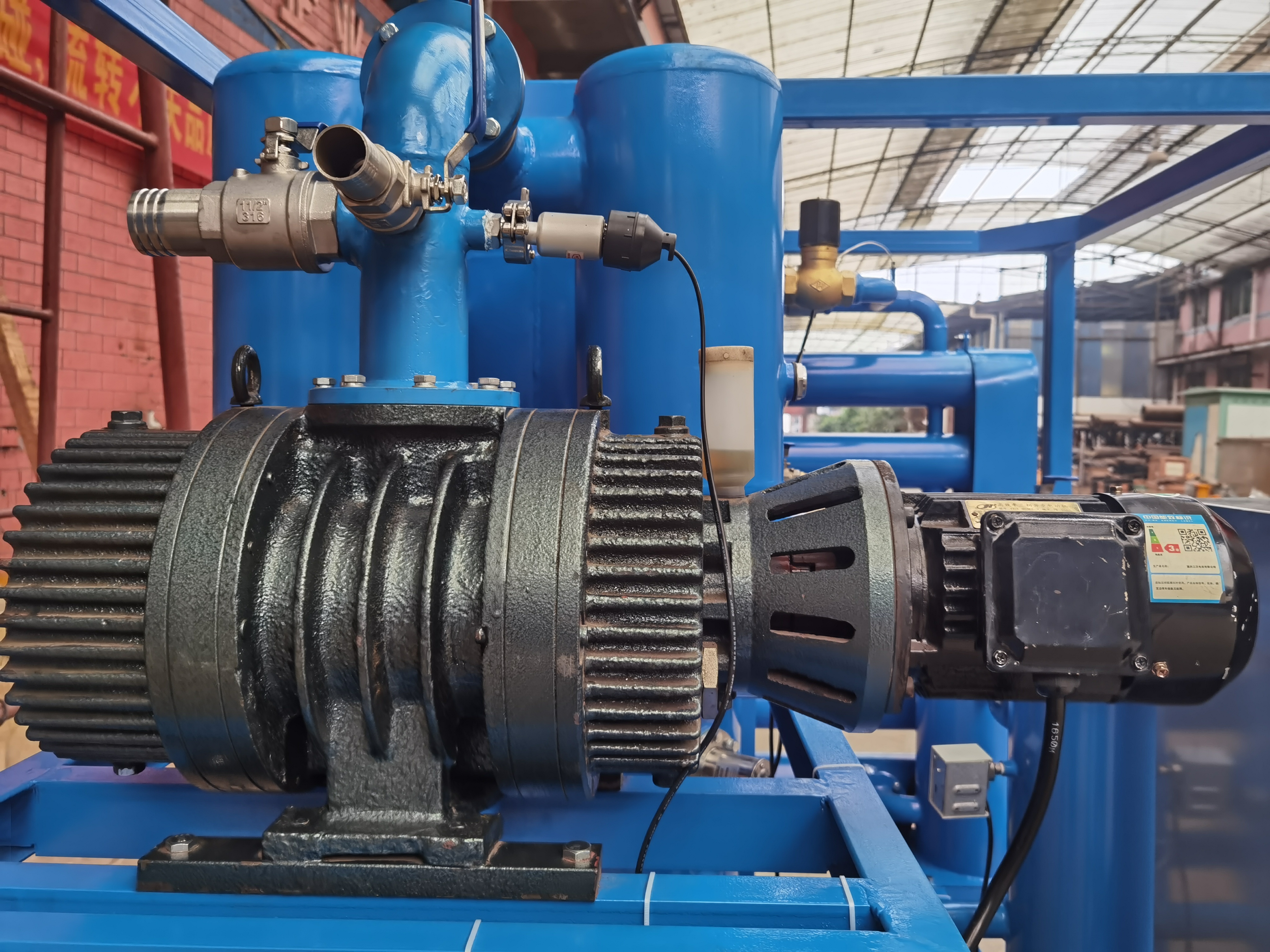

Tidak seperti sistem vakum satu tahap yang bergantung pada satu ruang ekspansi, VFD-100 menggunakan proses pemisahan vakum dua tahap.Minyak didistribusikan ke dalam film tipis di atas kemasan terstruktur dengan rasio luas permukaan-volume melebihi 250 m2/m3 di bawah vakum ≤200 Pa, mengusir sebagian besar air bebas dan emulsi. tahap kedua beroperasi pada vakum akhir ≤ 5 Pa, menargetkan kelembaban terlarut pada tingkat molekuler.Pendekatan bertahap ini mencapai kandungan kelembaban pasca-pengolahan ≤5 ppm (metode ASTM D1533 Karl Fischer) dari kondisi masuk hingga 50-80 ppm, tanpa melebihi suhu pemanasan minyak 65 °C jauh di bawah ambang termal degradasi untuk minyak mineral naftenik dan parafinik.

Dirancang untuk Operasi Substasiun Online

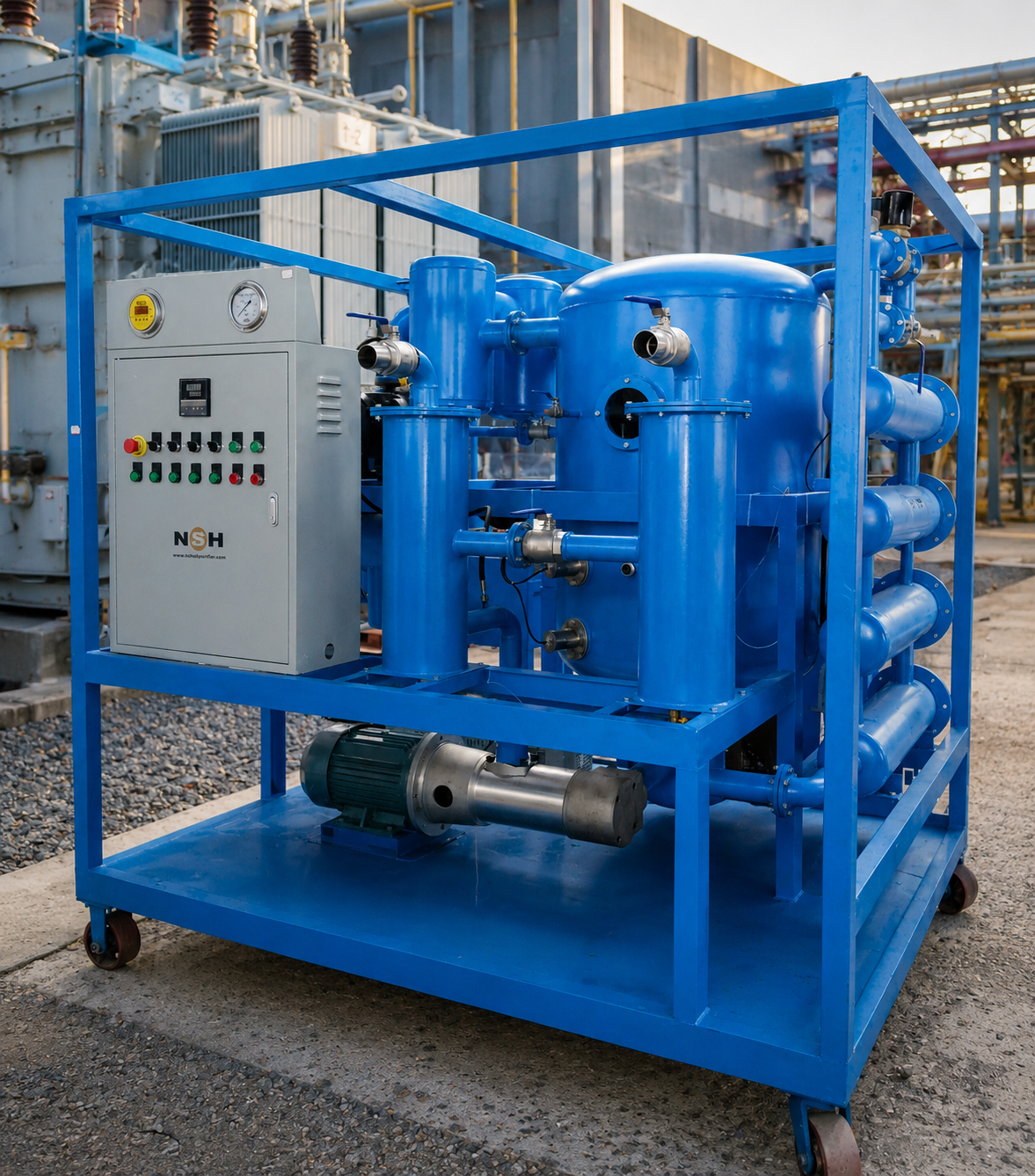

Sistem ini dikonfigurasi untuk pemasangan permanen atau semi-permanen di substasiun, memungkinkan pemurnian aliran sampingan sementara trafo tetap bertenaga.Sebuah loop bypass katup menarik 5% hingga 15% dari total volume minyak dari katup pembuangan bawah trafo dan mengembalikan minyak murni ke konservator atau pelabuhan isian atasSirkulasi terus menerus ini mempertahankan kekuatan dielektrik minyak ≥ 75 kV (ASTM D877, celah 2,5 mm) dan kelembaban ≤ 5 ppm secara terus menerus,menghilangkan kebutuhan untuk kampanye pengolahan offline berkala yang membutuhkan de-energi transformer.

Arsitektur Filtrasi Berbagai Tahap

Kontaminasi partikel dikelola melalui jalur filtrasi tiga tahap:

• Filter utama:Mesh baja tahan karat 100 μm (grade 304), dapat dibersihkan dan dapat digunakan kembali, ditempatkan di hulu pompa pakan untuk melindungi komponen hulu dari puing-puing besar.
• Filter sekunder:Kartrid kedalaman nominal 10 μm yang dibangun dari media serat mikro kaca, menghilangkan sebagian besar zat padat yang tersuspensi dan mengurangi beban kontaminan pada tahap akhir.
• Filter akhir:1 μm peluru nominal absolut (β1 ((C) ≥ 200 menurut ISO 16889), dipasang di hulu dari ruang vakum dan langsung di hulu dari outlet minyak.Tahap terakhir ini memberikan kelas kebersihan minyak dari NAS 1638 Kelas 6 atau lebih baik.

Kinerja Penguras Gas

Kandungan gas terlarut dalam minyak transformator termasuk oksigen, nitrogen, karbon monoksida,dan asetilena Sistem vakum VFD-100 mengurangi jumlah gas ke ≤ 0,1% dari volume (ASTM D3612), mengembalikan kapasitas penyerapan gas minyak dan meningkatkan kekuatan dielektrik impuls.Untuk trafo dengan hasil DGA (Analisis Gas Larut) yang menunjukkan kesalahan termal atau aktivitas pelepasan parsial, fungsi degassing adalah langkah penting sebelum pengambilan sampel ulang untuk penentuan kembali basis tren.

Pengendalian Pemanasan dan Suhu

Minyak dipanaskan secara bertahap melalui tabung pemanas baja tahan karat dengan daya pemanasan total 90 kW. Suhu diatur oleh pengontrol PID dengan akurasi ± 1 °C pada keadaan konstan,menjaga minyak pada 55-65°C untuk efisiensi dehidrasi yang optimal. Sebuah over-temperature cut-off yang aman di 80 ° C melindungi minyak dari retakan termal. elemen pemanasan yang dibangun dari 316L stainless steel berlapis kawat resistansi Incoloy 800diklasifikasikan untuk operasi terus menerus dengan minyak trafo pada suhu desain.

Kontrol dan Pemantauan

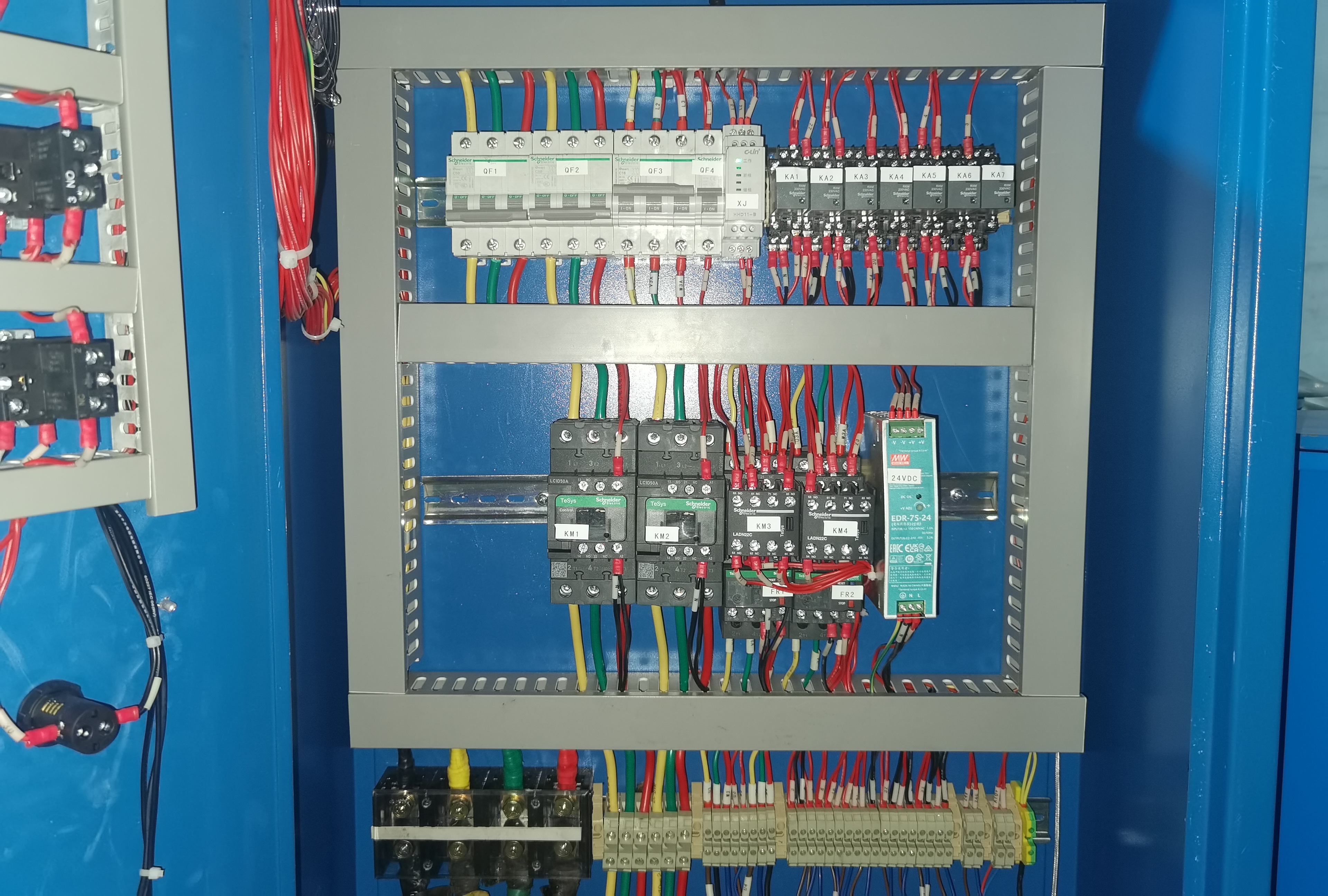

Sistem ini dioperasikan melalui panel kontrol berbasis PLC dengan layar sentuh HMI 7 inci.dan tekanan diferensial di setiap tahap filter (kPa)Batas alarm yang dapat diprogram memicu peringatan visual dan suara untuk tekanan diferensial filter yang tinggi (menunjukkan beban elemen), vakum rendah, dan kondisi suhu tinggi.Urutan penutupan otomatis melindungi pompa vakum dan pemanas minyak jika terjadi kehilangan daya atau kondisi alarm kritis.

Konstruksi dan Bahan

Lingkup Aplikasi

Sistem ini diresmikan untuk minyak isolasi mineral sesuai dengan IEC 60296 (Kelas I dan Kelas II) dan cocok untuk trafo dengan nilai hingga 100 MVA pada 69-220 kV dalam aplikasi berikut:

• Pengoperasian minyak baru: dehidrasi dan penguras gas sebelum pengisian pertama
• Pemurnian dalam penggunaan: pemeliharaan aliran samping online untuk mempertahankan sifat dielektrik
• Pengolahan setelah perbaikan: pengolahan kembali minyak setelah pemeliharaan trafo atau inspeksi internal
• Dehidrasi trafo: pemurnian minyak gabungan dan pengeringan trafo melalui sirkulasi minyak panas

Konfigurasi Opsional

• Versi mobile yang dipasang di trailer dengan generator diesel terintegrasi untuk penyebaran lapangan
• Modul tambahan regenerasi dengan kolom Fuller's earth untuk jumlah asam dan pemulihan warna
• Pemantauan jarak jauh melalui 4G/Ethernet dengan pencatatan data berbasis cloud
• Sertifikasi tahan ledakan ATEX/IECEx Zona 2 untuk instalasi petrokimia dan lepas pantai
• Konfigurasi sumber daya khusus: 415V 50Hz, 440V 60Hz, 480V 60Hz tiga fase
